101176 LED RGB DMX512 Decoder 3 Καναλιών 12V 288W – 24V 576W

101176 LED RGB DMX512 Decoder 3 Καναλιών 12V 288W – 24V 576W

Ο DMX512 DECODER είναι ένας αποκωδικοποιητής σχεδιασμένος για τον έλεγχο φωτισμού LED μέσω του πρωτοκόλλου DMX512. Μετατρέπει το σήμα DMX512 σε σήμα PWM, επιτρέποντας τη ρύθμιση της έντασης και των χρωμάτων των LED.

Χαρακτηριστικά:

• Υποστηριζόμενο σήμα: DMX512
• Τάση εισόδου: DC12V – DC24V
• Μέγιστο ρεύμα φόρτισης: 8A ανά κανάλι (προσαρμόσιμο)
• Αριθμός καναλιών: 3 (RGB)
• Επίπεδα φωτεινότητας: 256 ανά κανάλι (8-bit ανά κανάλι)

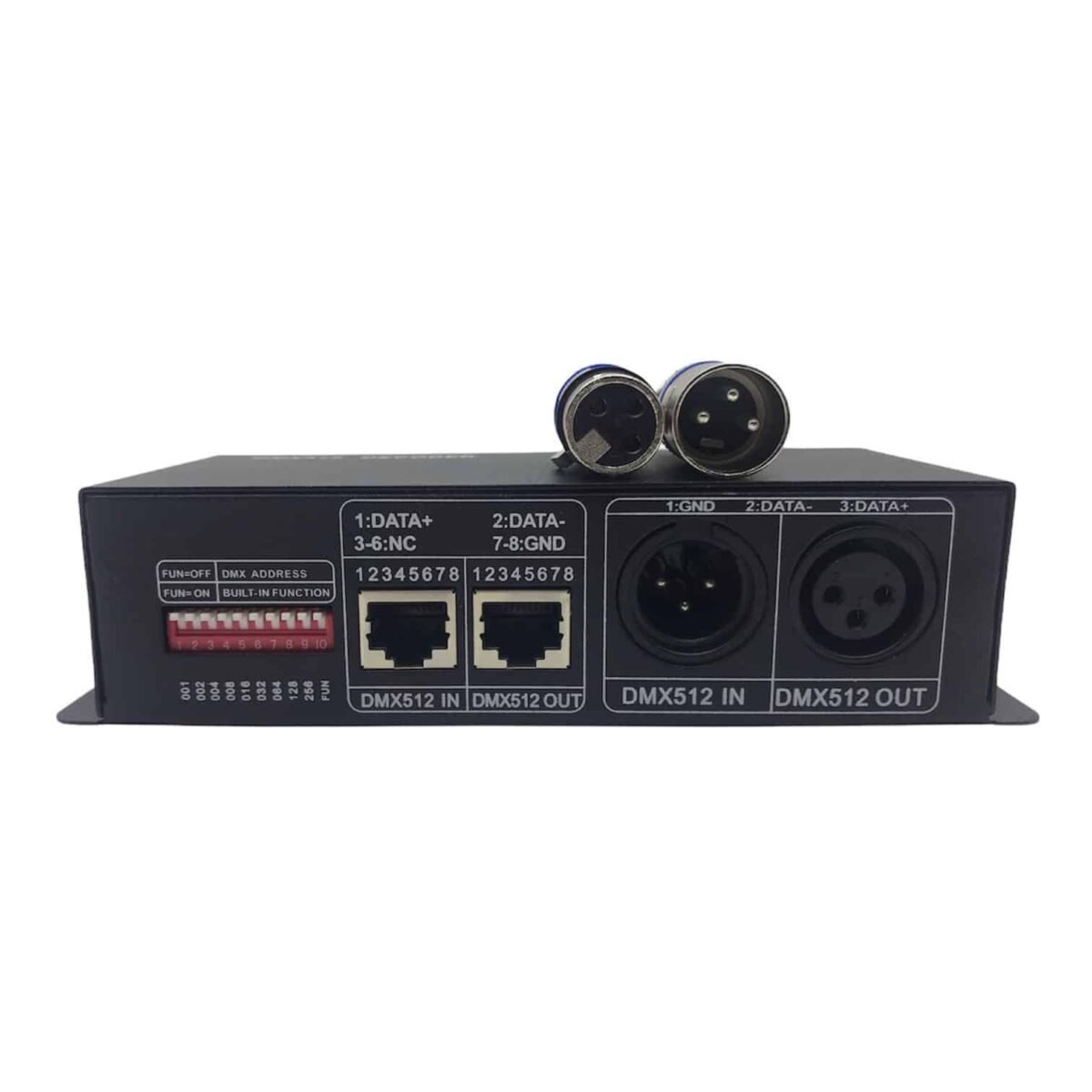

• Υποδοχές DMX: XLR-3, Green Terminal, RJ45
• Θερμοκρασία λειτουργίας: -20°C έως 60°C
• Διαστάσεις: 166mm x 57mm x 41mm
• Βάρος: 380g (13.40oz.)
• Λειτουργία σύνδεσης: Κοινή άνοδος

Δυνατότητες και εφαρμογές:

• Υποστηρίζει 0-100% ρύθμιση φωτεινότητας και διάφορα δυναμικά εφέ.
• Μπορεί να ελέγξει μονόχρωμα, δίχρωμα και RGB LED φώτα.
• Κατάλληλο για επαγγελματικό φωτισμό σε εκδηλώσεις, θεατρικές παραστάσεις και μόνιμες εγκαταστάσεις.
• Συμβατό με κονσόλες DMX512 για ακριβή ρύθμιση.

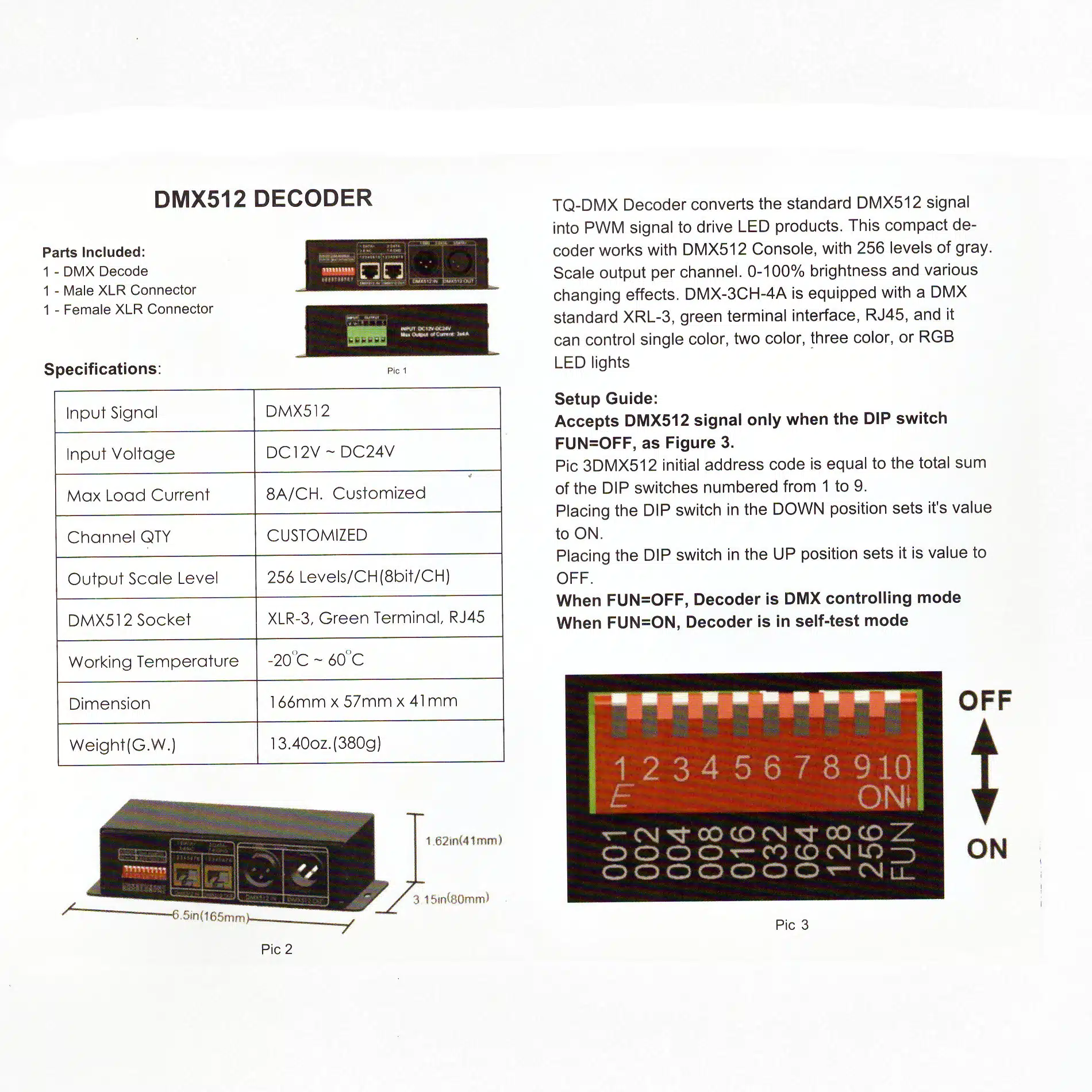

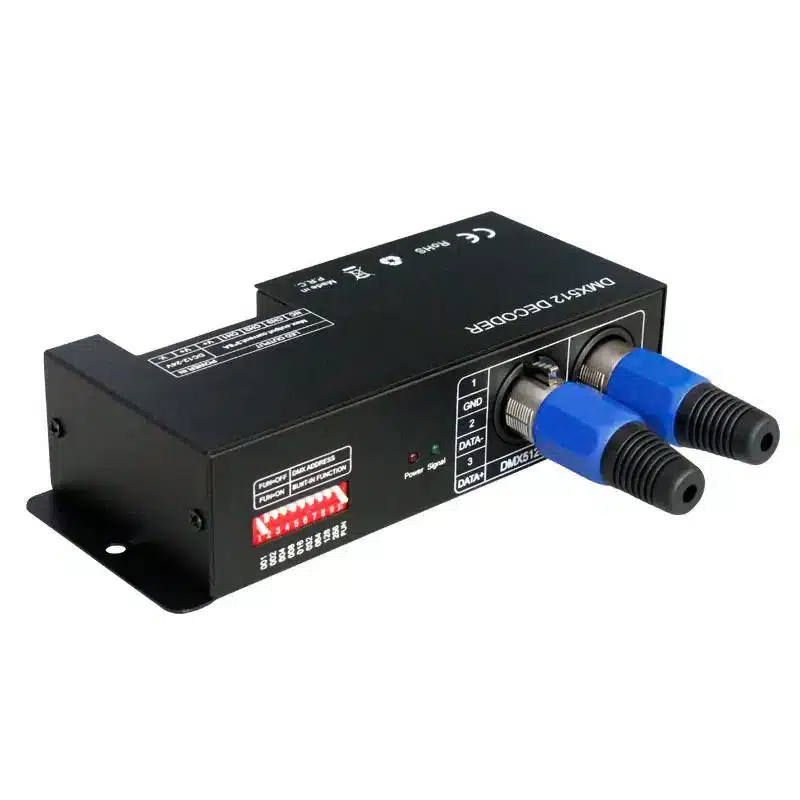

Λειτουργία DIP Switch:

• Όταν το FUN = OFF: Ο αποκωδικοποιητής λειτουργεί σε DMX mode.
• Όταν το FUN = ON: Ο αποκωδικοποιητής λειτουργεί σε self-test mode (λειτουργία αυτοδοκιμής).
• Η διεύθυνση DMX512 καθορίζεται μέσω των DIP switches (αριθμοί 1-9).

Συνολική ισχύς εξόδου:

• 12V: 288W
• 24V: 576W

Σύνδεση & Χρήση:

Ο DMX512 αποκωδικοποιητής χρησιμοποιείται σε εγκαταστάσεις φωτισμού που απαιτούν ακριβή έλεγχο και δυνατότητα προγραμματισμού των LED μέσω DMX. Είναι εύκολος στη σύνδεση, υποστηρίζει αυτόματη και χειροκίνητη ρύθμιση διεύθυνσης, και αποτελεί ιδανική επιλογή για επαγγελματικές εφαρμογές φωτισμού.

Αυτό το προϊόν συμμορφώνεται με το πρωτόκολλο DMX512 και υποστηρίζει τόσο αυτόματη διευθυνσιοδότηση (auto-index addressing) όσο και χειροκίνητη ρύθμιση διεύθυνσης.

Κάθε καθολικός ελεγκτής DMX καταλαμβάνει 3 διευθύνσεις DMX. Υπάρχουν 2 τρόποι για να ρυθμίσετε τη διεύθυνση:

1. Αυτόματη διευθυνσιοδότηση (auto-index addressing): Όλοι οι διακόπτες DIP πρέπει να είναι στη θέση “off”.
2. Χειροκίνητη ρύθμιση διεύθυνσης (code switch):
   • Ο 10ος διακόπτης (FUN) πρέπει να είναι “off”.
   • Οι υπόλοιποι 9 διακόπτες χρησιμοποιούνται για να ορίσουν τη διεύθυνση εκκίνησης του DMX σε δυαδική μορφή.

Ο πρώτος διακόπτης είναι το χαμηλότερο ψηφίο (LSB), ενώ ο ένατος διακόπτης είναι το υψηλότερο ψηφίο (MSB). Έτσι, μπορούν να ρυθμιστούν 511 διαφορετικές διευθύνσεις DMX.

Η διεύθυνση εκκίνησης προκύπτει από το άθροισμα των τιμών των διακοπτών 1-9 που είναι στη θέση “ON”.

• Αν ένας διακόπτης είναι κάτω (“ON”), η τιμή του προστίθεται.
• Αν είναι πάνω (“OFF”), η τιμή του είναι 0.

Παράδειγμα: Ρύθμιση DMX διεύθυνσης 73

Για να ορίσουμε την DMX διεύθυνση 73, πρέπει να ενεργοποιήσουμε τους εξής διακόπτες:

• 7ος διακόπτης (τιμή: 64)
• 4ος διακόπτης (τιμή: 8)
• 1ος διακόπτης (τιμή: 1)

Άθροισμα: 64 + 8 + 1 = 73, επομένως η διεύθυνση DMX είναι 73.

Επιλογή καναλιού μέσω του DIP switch:
Για να επιλέξετε το κανάλι, χρησιμοποιήστε τη Δυαδική Κωδικοποίηση (Binary Encoding) των DIP switches.

Αυτό το προϊόν λειτουργεί με τάση εισόδου DC12~24V. Άλλες τάσεις εισόδου δεν επιτρέπονται.

Το καλώδιο τροφοδοσίας πρέπει να συνδεθεί σωστά, σύμφωνα με τα χρώματα των καλωδίων και το διάγραμμα σύνδεσης που παρέχεται.

Η υπερφόρτωση απαγορεύεται.
